广州电气工程师如何根据故障类型选用兆欧表与接地电阻测试仪

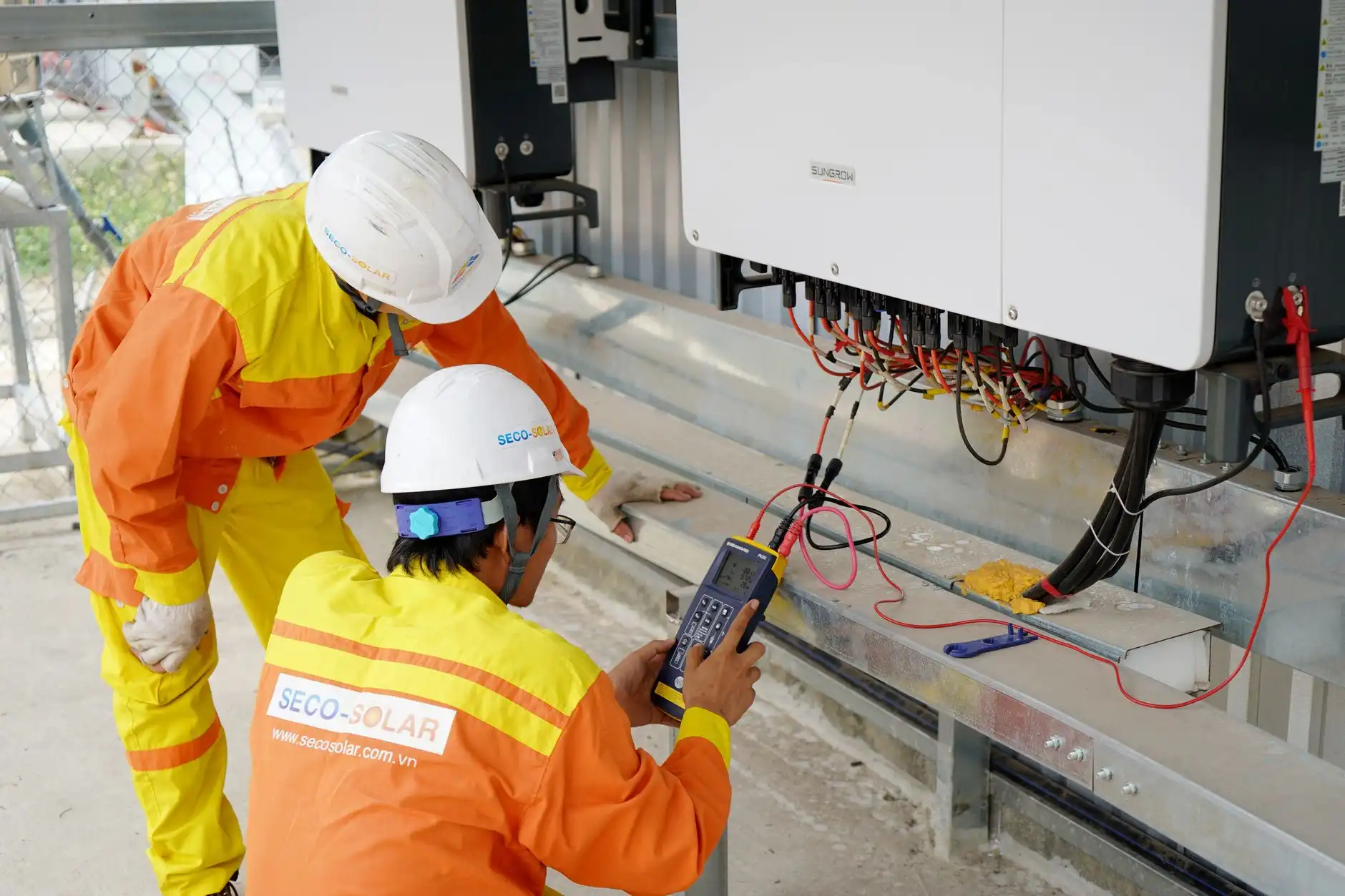

在广州的配电房、工控柜和户外箱变现场，电气工程师最常遇到的难题不是"没有仪表"，而是"仪表选错了"。一台绝缘电阻已经跌到0.3MΩ的电机，用万用表量通断可能完全正常；一个接地电阻超标三倍的防雷地网，用钳形表卡出来的电流值也看不出异常。故障类型决定了测试原理，测试原理决定了仪表选型，这条链路走错了，后面的数据全是自欺欺人。

绝缘故障与接地故障：两种截然不同的物理表征

绝缘故障的本质是介质极化损耗加剧或击穿通道形成，表现为直流高压下的泄漏电流增大。兆欧表输出500V、1000V甚至2500V的直流测试电压，测量的正是这个泄漏电流换算出的绝缘电阻值。而接地故障关注的是工频电流入地后的扩散阻抗，接地电阻测试仪通常采用异频或变频注入法，向地网注入特定频率的交流信号，避开50Hz工频干扰，测得真实的接地阻抗。

两者不能互换。用万用表去测绝缘，9V电池连介质极化的门槛都迈不过去；用兆欧表去测接地电阻，直流高压只会让地网电位瞬间抬升，读数毫无意义。

按故障类型匹配仪表的实操逻辑

场景一：电机绕组对地绝缘劣化

广州某注塑厂的37kW异步电机频繁跳闸，用万用表测三相绕组直流电阻基本平衡，用钳形表卡运行电流也在额定范围内。问题出在绝缘层。此时应选用1000V档兆欧表，测量绕组对地绝缘电阻。若读数低于1MΩ/kV（按GB 50150标准），说明绝缘已受潮或老化。进一步可用示波器配合高压探头观察局部放电波形，判断是受潮还是匝间短路。

场景二：建筑物防雷地网阻值超标

这类故障用兆欧表毫无意义。正确做法是使用接地电阻测试仪，采用三极法或钳表法测量。广州土壤电阻率普遍偏高（部分区域超过300Ω·m），若测得的接地电阻大于4Ω（防雷地）或1Ω（工作地），需考虑增加接地模块或换土处理。注意：钳表法仅适用于多点接地系统且存在有效接地回路的场景，独立单点地网必须用三极法。

关键数据对比：不同仪表的适用边界

• 万用表：通断判断、电压电流测量，绝缘测试仅作定性参考，不能替代兆欧表
• 钳形表：不断电测电流，泄漏电流钳口可测mA级，但无法直接给出绝缘电阻值
• 兆欧表：输出500V-2500V直流，量程0-10GΩ，适用于电缆、电机、变压器绝缘测试
• 接地电阻测试仪：异频注入，量程0-200Ω，分辨率0.01Ω，专用于地网阻抗测量
• 示波器：波形诊断工具，配合探头可分析绝缘放电、谐波污染等复杂故障

广州慧测科技有限公司在产品中心提供了从手持式兆欧表到异频接地电阻测试仪的完整选型方案，覆盖0.1MΩ至10GΩ绝缘量程和0.01Ω至200Ω接地量程，适配广州及珠三角地区高温高湿环境下的现场测试需求。选对仪表，数据才有意义。
